WHS圆弧齿圆柱蜗杆减速机

WH系列圆弧齿圆柱蜗杆减速机，包括WHT（通用型），WHX（蜗杆在蜗轮之下），WHS圆弧齿圆柱蜗杆减速机（蜗杆在蜗轮之上）和WHC（蜗杆在蜗轮之侧）四个系列，主要用于冶金、矿山起重、运输、化工、建筑等各种机器设备的减速传动,工作环境温度为0℃~45℃,高速轴可正反向运输,蜗杆转数≤1500r/min。

WHS圆弧齿圆柱蜗杆减速机的详细内容

WH系列圆弧齿圆柱蜗杆减速机，包括WHT（通用型），WHX（蜗杆在蜗轮之下），WHS（蜗杆在蜗轮之上）和WHC（蜗杆在蜗轮之侧）四个系列，主要用于冶金、矿山起重、运输、化工、建筑等各种机器设备的减速传动,工作环境温度为0℃~45℃,高速轴可正反向运输,蜗杆转数≤1500r/min。

WHS圆弧齿圆柱蜗杆减速机是采用轴截面为圆弧形的圆柱蜗杆，蜗轮齿形与蜗杆相共轭的圆弧，由于蜗轮与蜗杆是凸凹啮合，在啮合区的绝大部分综合曲率半径大，因而降低了齿面应力，增加了齿面强度，提高了承载能力，同时该齿形合理地减薄了蜗杆齿厚，增加了蜗轮齿根厚，因而蜗轮齿根抗弯强度增大，传递能力增大，还有接触线与圆周速度夹角绝大部分在 40°～90°之间，容易形成液体润滑，齿面间摩擦系数小，所以效率高，温度底。WHS圆弧齿圆柱蜗杆减速机符合JB2318-79标准，WHX－蜗杆可以在蜗轮之下的圆弧齿圆柱蜗杆减速器。适用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动。WHS圆弧齿圆柱蜗杆减速机输入功率范围在0.4～163KW之间；输出扭矩在 11～2600kgf·m之间，输入轴转数一般不大于1500转/分；高速轴可正反两向运转；工作环境温度为-40℃～45℃；当工作环境温度低于0℃ 时，启动前润滑油必须加温到0℃以上。中心距：120、125、150、160、180、200、210、25O、280、300、320、360、 400、420、450、500，速比：8、10、12.5、16、20、25、31.5、40、50九种。

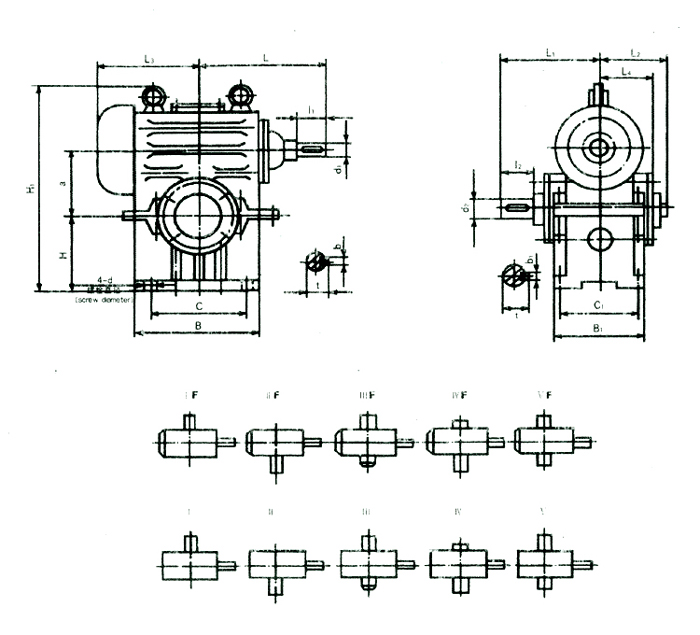

型号	a	L	L1	L2	L3	L4	H	H1	B	B1	C	C1	d	d1	d2	b	b1	t	t1	I1	I2	重量kg
WHS120	120	245	255	145	218	134	160	460	275	230	215	190	M16	35	55	10	16	37.8	58.5	70	108	100
WHS125	125	235	235	145	225	134	160	416	270	230	210	190	M16	35	55	10	16	37.8	58.5	58	82	104
WHS150	150	294	272	165	260	151.6	200	495.5	320	260	250	210	M20	40	65	12	18	42.8	68.9	90	108	155
WHS160	160	290	290	165	265	154	200	510	330	270	250	220	M20	40	65	12	18	42.8	68.9	82	105	164
WHS180	180	375	295	180	309	169	230	575	385	290	305	240	M20	45	70	14	20	49	77.4	70	102	230
WHS200	200	360	345	195	365	184	250	643	430	320	330	270	M20	50	80	16	24	53.5	85	82	130	322
WHS210	210	390	375	200	370	191	270	673.5	440	330	350	270	M24	50	80	16	24	53.5	85	110	168	340
WHS250	250	430	370	220	430	209	310	773	520	370	410	310	M24	60	90	18	24	63.9	95	105	130	465
WHS280	280	485	430	245	485	233	320	839	610	410	480	340	M24	60	100	18	28	63.9	105.7	105	165	725
WHS300	300	540	465	250	520	236	350	906	630	410	510	340	M24	70	100	20	28	74.2	105.7	140	208	742
WHS320	320	525	455	265	525	256	355	951	680	460	550	380	M30	70	110	20	32	74.2	116.5	105	165	825
WHS360	360	565	470	280	565	271	400	1046	750	500	600	410	M30	70	120	20	32	74.2	126.5	105	165	1035
WHS400	400	630	525	300	605	291	450	1173	820	540	650	450	M30	80	130	24	36	85	137.2	130	200	1425
WHS420	420	685	550	300	665	295	460	1208	850	520	720	440	M30	90	140	24	36	95	147.2	170	238	1500
WHS450	450	680	560	325	670	319	500	1312	910	590	730	490	M36	80	150	24	40	85	158.5	130	200	1830
WHS500	500	730	625	355	725	348	560	1460	1000	640	810	530	M36	90	170	24	40	95	178.5	130	240	2300
