WHC圆弧齿圆柱蜗杆减速机

WHC圆弧齿圆柱蜗杆减速机是采用轴截面为圆弧形的圆柱蜗杆，蜗轮齿形与蜗杆相共轭的圆弧，由于蜗轮与蜗杆是凸凹啮合，在啮合区的绝大部分综合曲率半径大，因而降低了齿面应力，增加了齿面强度，提高了承载能力，同时WHC蜗杆减速机齿形合理地减薄了蜗杆齿厚，增加了蜗轮齿根厚，因而蜗轮齿根抗弯强度增大，传递能力增大，还有接触线与圆周速度夹角绝大部分在 40°～90°之间，容易形成液体润滑，齿面间摩擦系数小，所以效率高，温度底。

WHC圆弧齿圆柱蜗杆减速机的详细内容

WH系列圆弧齿圆柱蜗杆减速机 WH系列圆弧齿圆柱蜗杆减速机，包括WHT（通用型），WHX（蜗杆在蜗轮之下），WHS（蜗杆在蜗轮之上）和WHC圆弧齿减速机（蜗杆在蜗轮之侧）四个系列，主要用于冶金、矿山起重、运输、化工、建筑等各种机器设备的减速传动,工作环境温度为0℃~45℃,高速轴可正反向运输,蜗杆转数≤1500r/min。

WHC圆弧齿圆柱蜗杆减速机是采用轴截面为圆弧形的圆柱蜗杆，蜗轮齿形与蜗杆相共轭的圆弧，由于蜗轮与蜗杆是凸凹啮合，在啮合区的绝大部分综合曲率半径大，因而降低了齿面应力，增加了齿面强度，提高了承载能力，同时该齿形合理地减薄了蜗杆齿厚，增加了蜗轮齿根厚，因而蜗轮齿根抗弯强度增大，传递能力增大，还有接触线与圆周速度夹角绝大部分在40°～90°之间，容易形成液体润滑，齿面间摩擦系数小，所以效率高，温度底。

WHC圆弧齿圆柱蜗杆减速机符合JB2318-79标准，WHX－蜗杆可以在蜗轮之下的圆弧齿圆柱蜗杆减速器。适用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动。本系列减速器输入功率范围在0.4～163KW之间；输出扭矩在11～2600kgf·m之间，输入轴转数一般不大于1500转/分；高速轴可正反两向运转；工作环境温度为-40℃～45℃；当工作环境温度低于0℃时，启动前润滑油必须加温到0℃以上。中心距：120、125、150、160、180、200、210、25O、280、300、320、360、400、420、450、500，速比：8、10、12.5、16、20、25、31.5、40、50九种。

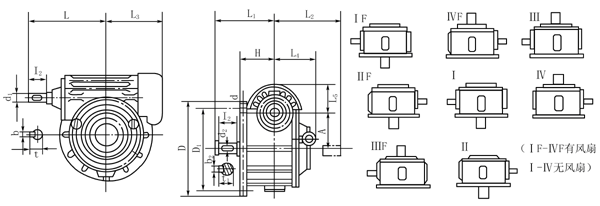

型号	a	L	L2	L3	L4	L5	H	D	D1	d	d1	d2	b	b1	t	t1	I1	I2	重量 kg
WHC120	120	245	257	218	140.5	117.5	140	330	290	M12	35	55	10	16	37.8	58.5	70	110	95
WHC125	125	235	237	225	140	125.5	140	330	290	M12	35	55	10	16	37.8	58.5	58	84	100
WHC150	150	294	274	255	161	136.5	160	400	360	M16	40	65	12	18	42.8	68.9	90	110	155
WHC160	160	290	292	265	161	140.5	165	410	370	M16	40	65	12	18	42.8	68.9	82	107	163
WHC180	180	375	298	309	181.5	148	185	465	425	M16	45	70	14	20	49	74.2	70	105	190
WHC200	200	360	347	365	207	168	200	490	450	M16	50	80	16	24	53.5	85	82	132	308
WHC210	210	390	377	370	212.5	174	210	540	490	M20	50	80	16	24	53.5	85	110	170	328
WHC250	250	430	372	430	211	193	220	610	560	M20	60	90	18	24	63.9	95	105	132	460
WHC280	280	485	432	485	235	213	240	690	630	M24	60	100	18	28	63.9	105.7	105	167	630
WHC300	300	540	467	520	238	215	270	750	690	M24	70	100	20	28	74.2	105.7	140	210	787
WHC320	320	525	457	525	258	235	260	770	710	M24	70	110	20	32	74.2	116.5	105	167	835
WHC360	360	565	472	565	273	250	280	890	810	M30	70	120	20	32	74.2	126.5	105	167	1045
WHC400	400	630	527	605	293	270	300	970	890	M30	80	130	24	36	85	137.2	130	202	1450
WHC420	420	680	552	665	301	267.5	325	1000	930	M30	90	140	24	36	97	147.2	170	240	1500
WHC450	450	680	562	670	321	298	340	1090	1000	M36	80	150	24	40	85	158.5	130	202	1855
