TDY75型油冷式电筒滚筒型号说明
一、适用范围及特点
1 可以代替目前广泛使用着的电机─减速器型式的外驱动装置，用来构成胶带输送机，既可输送煤炭、矿石、砂子、水泥、面粉等散装物料，也可以输送麻包、设备等成件物品。
2 结构简单紧凑，占用空间面积小。
3 密封良好，适用于粉尘浓度大、潮湿泥泞的工作场所。
4 使用维修方便，操作安全可靠，寿命长。
5 能源消耗少，且容易实现集中控制。
6 可满足各种逆止、制动、包胶等需求。

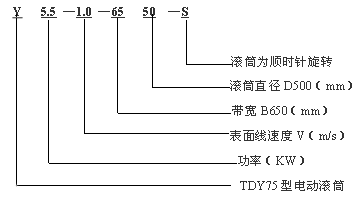

二、标记示例及其选用说明
1、逆止型滚筒旋转方向必须面对电机接线盒端观察，顺时针旋转标注“S”，逆时针旋转标注“N”，不需逆止时可不标注滚筒转向代号。
2、滚筒必须在输出扭矩范围内使用，其输出扭矩按下式计算：
式中：M——扭矩（Nm）D——滚筒直径（m）P——功率（kW）V——带速（m/s）
TDY75型油冷式电动滚筒基本参数
|
直径(mm)
|
功率(kW)
|
带宽(mm)
|
胶带速度(m/s)
|
质量(kg)
max
|
|||||||
|
0.8
|
1.0
|
1.25
|
1.6
|
2.0
|
2.5
|
3.15
|
4.0
|
||||
|
320
|
1.5
|
500
|
●
|
●
|
●
|
●
|
182
|
||||
|
650
|
●
|
●
|
●
|
●
|
192
|
||||||
|
2.2
|
500
|
●
|
●
|
●
|
184
|
||||||
|
650
|
●
|
●
|
●
|
194
|
|||||||
|
3
|
500
|
●
|
●
|
217
|
|||||||
|
650
|
●
|
●
|
224
|
||||||||
|
4
|
500
|
●
|
224
|
||||||||
|
650
|
●
|
236
|
|||||||||
|
400
|
2.2
|
500
|
●
|
●
|
●
|
●
|
216
|
||||
|
600
|
●
|
●
|
●
|
●
|
227
|
||||||
|
3
|
500
|
●
|
●
|
●
|
●
|
248
|
|||||
|
650
|
●
|
●
|
●
|
●
|
262
|
||||||
|
4
|
500
|
●
|
●
|
●
|
253
|
||||||
|
650
|
●
|
●
|
●
|
267
|
|||||||
|
500
|
1.5
|
500
|
●
|
●
|
269
|
||||||
|
650
|
●
|
●
|
280
|
||||||||
|
2.2
|
500
|
●
|
●
|
●
|
●
|
271
|
|||||
|
650
|
●
|
●
|
●
|
●
|
282
|
||||||
|
800
|
●
|
●
|
●
|
312
|
|||||||
|
3
|
500
|
●
|
●
|
●
|
●
|
299
|
|||||
|
650
|
●
|
●
|
●
|
●
|
313
|
||||||
|
800
|
●
|
●
|
●
|
●
|
343
|
||||||
|
4
|
500
|
●
|
●
|
●
|
●
|
●
|
305
|
||||
|
650
|
●
|
●
|
●
|
●
|
●
|
319
|
|||||
|
800
|
●
|
●
|
●
|
●
|
●
|
349
|
|||||
|
5.5
|
500
|
●
|
●
|
●
|
●
|
365
|
|||||
|
650
|
●
|
●
|
●
|
●
|
●
|
401
|
|||||
|
800
|
●
|
●
|
●
|
●
|
●
|
430
|
|||||
|
7.5
|
650
|
●
|
●
|
●
|
●
|
414
|
|||||
|
800
|
●
|
●
|
●
|
●
|
●
|
443
|
|||||
|
11
|
650
|
●
|
●
|
●
|
476
|
||||||
|
800
|
●
|
●
|
●
|
●
|
513
|
||||||
|
15
|
800
|
●
|
●
|
●
|
●
|
537
|
|||||
|
630
|
3
|
1000
|
●
|
526
|
|||||||
|
4
|
1000
|
●
|
●
|
●
|
533
|
||||||
|
1200
|
●
|
587
|
|||||||||
|
5.5
|
800
|
●
|
●
|
●
|
●
|
572
|
|||||
|
1000
|
●
|
●
|
●
|
●
|
603
|
||||||
|
1200
|
●
|
●
|
●
|
●
|
●
|
673
|
|||||
|
7.5
|
800
|
●
|
●
|
●
|
●
|
587
|
|||||
|
1000
|
●
|
●
|
●
|
●
|
●
|
618
|
|||||
|
1200
|
●
|
●
|
●
|
●
|
●
|
687
|
|||||
|
11
|
650
|
●
|
●
|
608
|
|||||||
|
800
|
●
|
●
|
●
|
674
|
|||||||
|
1000
|
●
|
●
|
●
|
●
|
●
|
●
|
706
|
||||
|
1200
|
●
|
●
|
●
|
●
|
●
|
776
|
|||||
|
15
|
800
|
●
|
●
|
692
|
|||||||
|
1000
|
●
|
●
|
●
|
724
|
|||||||
|
1200
|
●
|
●
|
●
|
●
|
●
|
794
|
|||||
|
备注
|
带“●”为常用标准规格。
|
||||||||||

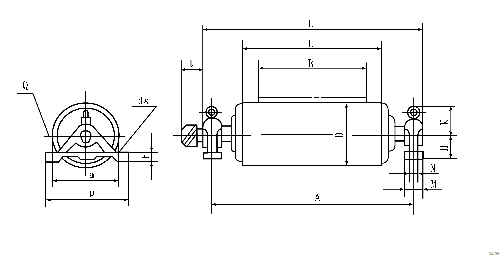

TDY75型油冷式电动滚筒外形及安装尺寸
|
D
|
B
|
A
|
L
|
L1
|
t
|
H
|
K
|
M
|
N
|
P
|
a
|
h
|
ds
|
|
320
|
500
|
850
|
600
|
940
|
95
|
120
|
105
|
90
|
/
|
340
|
280
|
35
|
27
|
|
650
|
1000
|
750
|
1090
|
120
|
90
|
340
|
280
|
35
|
|||||
|
400
|
500
|
850
|
600
|
940
|
95
|
120
|
125
|
90
|
/
|
340
|
280
|
35
|
|
|
650
|
1000
|
750
|
1090
|
120
|
90
|
340
|
280
|
35
|
|||||
|
500
|
500
|
850
|
600
|
960
|
115
|
100
|
145
|
70
|
/
|
340
|
280
|
35
|
|
|
620
|
|||||||||||||
|
650
|
1000
|
750
|
1120
|
120
|
90
|
340
|
280
|
35
|
|||||
|
800
|
1300
|
950
|
1420
|
120
|
90
|
340
|
280
|
35
|
|||||
|
630
|
650
|
1000
|
750
|
1120
|
115
|
120
|
175
|
90
|
/
|
340
|
280
|
35
|
|
|
800
|
1300
|
950
|
1430
|
140
|
130
|
80
|
400
|
330
|
35
|
||||
|
1000
|
1500
|
1150
|
1630
|
140
|
130
|
80
|
400
|
330
|
35
|
||||
|
1200
|
1750
|
1400
|
1880
|
160
|
160
|
90
|
440
|
360
|
50
|
34
|
