TJ型油浸式电动滚筒



注:由于市场价格时有波动,以下价格仅供参考,实际以销售人员报价为准,详情请拨打:13861821233

江苏重泰减速机有限公司是专业生产WXT行星式电动滚筒的厂家,主要有油浸式,油冷式,隔爆式,摆线式,外装式,行星硬齿面电动滚筒,改向滚筒,设备精良,检测手段齐全,产品远销全国各地...
产地:中国>江苏>泰兴
供应商:江苏重泰减速机械有限公司
点这里给我发消息
电话:0510-80212111 13861821233 传真:0510-80212333
在线咨询 在线预订

 一、TJ型油浸式电动滚筒的主要用途

TJ型油浸式电动滚筒作为带式输送机和提升的动力,广泛用于农业、商业、邮电业、食品工业、烟草工业、汽车工业、水泥工业、采矿业、旅游业、可运送各种建筑材料、矿石、木材、食品、印刷品及其他货物.

二、TJ型油浸式电动滚筒功率选择的计算

  采用TJ型电动滚筒,按下列公式计算,所需要电动滚筒的电机功率。
  功率的计算,在各种机械手册中都有推荐公式,但方式不尽相同,计算结果也可能稍有出入。为了使用电动滚筒的设计计算与用户的使用要求统一起来,我们推荐采用下列公式计算电动滚筒所需要的功率:






                     式中:P—电动滚筒的轴功率(Kw)
                           C—输送带、轴承处的阻力系数,数值可以从表1中查到。
                           f—托辊的阻力系数,f=O.  025~O.  030
                           L—输送机的电动滚筒与尾部改向滚筒中心距地水平投影(m)
                           Gm—输送带、托辊、改向滚筒等旋转零件的重量,数值可从表2中查到。(kg / m)
                           V—带速(m / s)
                           Qt—输送量(t / h)
                           H—输送高度(m)
                           B—带宽(mm)


L(m)

3

4

5

6

8

9

10

16

20

C

9.0

7.6

6.6

5.9

5.1

4.5

4.1

3.6

3.2

L(m)

25

32

40

50

6.3

80

100

125

160

C

2.9

2.6

2.4

2.2

2.0

1.9

1.8

1.65

1.59

L(m)

200

250

300

400

500

600

700

800

900

C

1.47

1.38

1.33

1.25

1.20

1.17

1.13

1.11

1.08


B(mm)

500

600

650

800

1000

1200

1400

1600

1800

Gm

标准输送带6

17

26

28

40

56

70

85

105

120

重载输送带

20

30

32

45

62.5

80

110

135

160

 表2





三、TJ型油浸式电动滚筒的转矩计算



TJ型油浸式电动滚筒的转矩计算可按下列公式计算:





式中:M--转矩(Nm); D--滚筒直径(m)

      P--功率:(km); V--带速 (m/sec)

      通过电动机率和转矩计算:电动滚筒技术规格参数选用。



四、TJ型油浸式电动滚筒选用注意事项



 一、按照上述公式计算出的电动功率在下列情况下需要进行修正。

  1、电动滚筒每天连续工作8小时,电机功率需要提高一档。

  2、简体包胶的电动滚筒,电机功率应提高一档。

  3、启动频繁的电动滚筒,电机功率应提高一档。

 二、电动滚筒应当水平安装,***大倾角不超过15°。

 三、用户应当严格按照使用说明书规定的润滑油种类润滑油时间更换润滑



油。

 四、限制一个方向旋转时,应选用带有机械逆止器的电动滚筒。

 五、要求断电立即停车时,应选用带电磁制动器的电动滚筒。

 六、电动滚筒的工作环境温度为-10℃至40℃,物料温度小于60℃,海拔高



度不超过1000米,如果工作环境超过上述范围,请与生产厂联系解决。

 七、TJ型油浸式电动滚筒如需在负荷下启动,请与生产常联系。



型号说明



  例如如订购直径400毫米、功率2.2千瓦、带速为1.25米/秒、筒长为500毫米配用Tz型支座电动滚筒的TJ型电动滚筒可简写为:



TJ-400 / 2.  2 / 1.  25 / 500-TZ

订货注意事项



     用户如订购带有逆止器、电磁制动器、F级和H级绝缘、滚筒包胶的电动滚筒请另注明。标准筒长为50mm一档。



五、TJ型油浸式电动滚筒使用润滑油注意事项



TJ型电动滚筒为直接油冷式电动滚筒,因此使用润滑油应格外注意。我们推荐使用我国生产的150号合成极压工业齿轮油。

注油量一定严格按照电动滚筒铭牌中给定的数值。油量过多或过少都会影响电动滚筒的效率和正常运转。

我们建议在电动滚筒工作200-300小时之后,更换滚筒内润滑油。以后每隔5000小时换油一次。为了方便放油,应将两个油塞同时旋开,并且旋转滚筒,使油孔处于***低位置,直至滚筒内油全部放净为止。



六、TJ型油浸式电动滚筒的技术规格参数



●TJ型油浸式电动滚筒名义直径Φ110mm

型式:MINI型

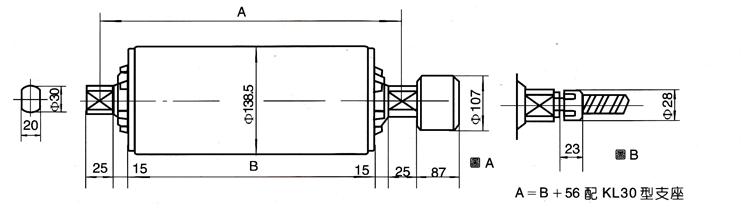

●TJ型油浸式电动滚筒名义直径Φ135mm

型式:00TL 型

功率

KW

带速

m/s

***小筒宽B min

mm

***大筒宽B max

mm

0.18

0.16

300

950

0.25

0.20  0.25

0.37

0.32  0.40 0.50

0.55

0.63  0.80  1.00



注:图A为接线盒接线装置  图B为软线接线装置



●TJ型油浸式电动滚筒名义直径Φ160mm

型式:11TL型

●TJ型油浸式电动滚筒名义直径Φ215mm

型式:21TL、 22TL



表6

功率

KW

带速

m/s

***小筒宽B min

mm

***大筒宽B max

mm

0.11

0.08

0.10

0.13





400

950

0.25

0.13

1.16

0.20

0.25

0.32

0.40

0.20

0.63





0.37

0.16

0.20

0.25

0.32

0.40

0.50

0.63

0.80

1.00

1.25

0.75

0.25

0.32







500

950

0.40

0.50

0.63

0.80

1.00

400

950

1.1

1.25

1.60

2.00

2.50



0.50

0.63

0.80

1.00



400

950

1.5

1.25

1.60

2.00

2.50



0.40

0.50

0.63

0.80

1.00

500

950

2.2

1.25

1.60

2.00

2.50



0.50

0.63

0.80

1.00



500

950

3.0

1.25

1.60

2.00

2.50



1.00

1.25

1.60

2.00

2.50

500

950

注:图A为接线盒接线装置  图B为软线接线装置



●TJ型油浸式电动滚筒名义直径Φ315mm



型式:33N、33T

表7



功率

KW

带速

m/s

***小筒宽B min

mm

***大筒宽B max

mm

1.5

0.25

0.32

0.40

0.50





500

1150

0.63

0.80

1.00

1.25





2.2

0.40

0.50

0.63

0.80

1.00



1.25

1.60

2.00

2.50





3.0

0.50

0.63

0.80

1.00

1.25



1.60

2.00

2.50

3.20





4.0

0.80

1.00

1.25

1.60





2.00

2.50

3.20







5.5

1.00

1.25

1.60

2.00

2.50

3.20

●TJ型油浸式电动滚筒名义直径Φ400mm

表8

功率

KW

带速

m/s

***小筒宽B min

mm

***大筒宽B max

mm

1.5

0.50

0.63

0.80

1.00

1.25

500

1150

1.60









2.2

0.80

1.00

1.25

1.60

2.00

2.50

3.20







3.0

1.25

1.60

2.00

2.50



3.20

4.00







4.0

1.25

1.60

2.00

2.50



3.20

4.00







5.5

2.00

2.50

3.20

4.00





 型式Ⅱ:44N、44T

表9

功率

KW

带速

m/s

***小筒宽B min

mm

***大筒宽B max

mm

2.2

0.32

0.40

0.50

0.63

600

1150

3.0

0.50

0.63





700

1150

0.80

1.00





600

1150

4.0

0.63

0.80

1.00



600

1150

5.5

0.80

1.00

1.25

1.60

600

1150

7.5

1.0

1.25

1.60



700

1150

2.00

2.50

3.20



600

功率

KW

带速

m/s

***小筒宽B min

mm

***大筒宽B max

mm

2.2

0.32

0.40

0.50

0.63

600

1150

3.0

0.50

0.63





700

1150

0.80

1.00





600

1150

4.0

0.63

0.80

1.00



600

1150

5.5

0.80

1.00

1.25

1.60

600

1150

7.5

1.0

1.25

1.60



700

1150

2.00

2.50

3.20



600

●TJ型油浸式电动滚筒名义直径Φ500mm

型式Ⅰ:54N



TJ型油浸式电动滚筒尺寸:
