YGL132,M117，YGL160L27，YGL180L27，YGX132M111，YGX132M121，YGX160L141，YGX132M122，YGX160L152
辊道电机减速器（JB/T 5562一1991）采取电动机和减速器直联式，由电动机直接驱动圆柱齿轮减速器或行星齿轮减速器进行传动，包括YZD、YGL、YZL、YGX、YZX五种型式，机电合为一体，结构紧凑，体积小，安装方便，可靠性高，使用寿命长。主要适用于轧机（传动比i≤12.5）及连铸机（i≥25)单独传动运输辊道，其负荷特性为启动较频繁，带负荷启动，且正、反两向运转，也可用于其他负荷相似或较轻的机械传动。工作环境温度为-40~50℃，低于0℃时，启动前应预热，高于40℃时，应采取降温措施。
辊道电机减速器的型号与标记
（1）YZD型一YZG型电机（Y系列辊道专用三相异步电机）与单级圆柱齿轮减速器组成的辊道电机减速器。
（2）YGL型一YGAG型电机（Y系列辊道专用三相异步电机）与二级圆柱齿轮减速器组成的辊道电机减速器。
（3）YZL型一YZG型电机与二级圆柱齿轮减速器组成的辊道电机减速器。
（4）YGX型一YGAG型电机与行星齿轮减速器组成的辊道电机减速器。
（5）YZX型一YZG型电机与行星齿轮减速器组成的辊道电机减速器。

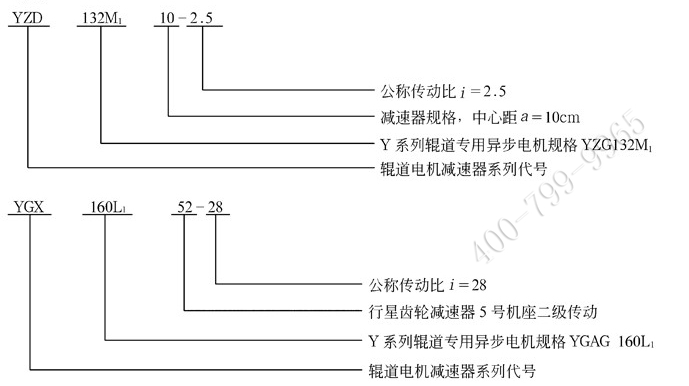

2. 标记
YZD、YGL、YZL、YGX、YZX辊道电机减速器实体模型
YZD型辊道减速机实体模型
YGL、YZL型辊道减速机实体模型
YGX、YZX型辊道减速机实体模型

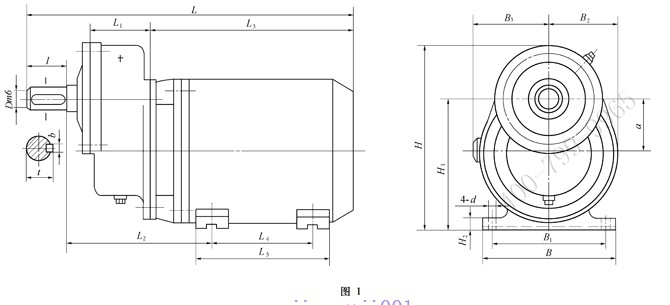

YZD型辊道电机减速器主要尺寸
|
型号
|
a
|
L
|
B
|
H
|
L1
|
L2
|
L3
|
L4
|
L5
|
B1
|
B2
|
B3
|
H1
|
H2
|
D(m6)
|
l
|
b
|
t
|
d
|
质量/kg
|
|
YZD112M107
|
75
|
≤480
|
250
|
330
|
85
|
192
|
305
|
140
|
235
|
190
|
125
|
125
|
190
|
15
|
35
|
58
|
10
|
38
|
12
|
70
|
|
YZD132M110
|
100
|
≤633
|
275
|
355
|
115
|
270
|
401
|
178
|
260
|
216
|
140
|
145
|
236
|
17
|
45
|
82
|
14
|
48.5
|
12
|
119
|
|
YZD132M210
|
100
|
≤633
|
275
|
355
|
115
|
270
|
401
|
178
|
260
|
216
|
140
|
145
|
236
|
17
|
45
|
82
|
14
|
48.5
|
12
|
125
|

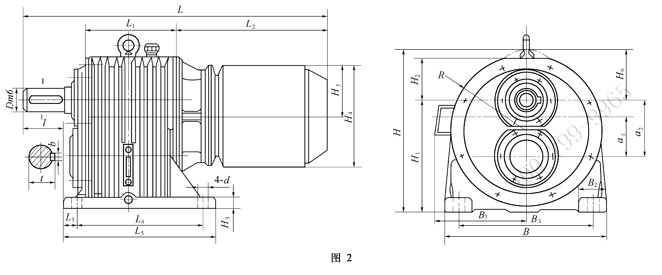

YGL、YZL型减速器主要尺寸
|
型号
|
中心距
|
L
≤
|
B
|
H
|
L1
|
L2
|
L3
|
L4
|
L5
|
B1
|
B2
|
B3
|
H1
|
H2
|
H3
|
H4
|
H5
|
H6
|
R
|
D
(m6)
|
l
|
b
|
t
|
d
|
质量m/kg
|
|
|
高速级a1
|
低速级a2
|
|||||||||||||||||||||||||
|
YGL132M117
|
75
|
100
|
695
|
320
|
333
|
158
|
392
|
30
|
270
|
330
|
250
|
70
|
220
|
200
|
120
|
132
|
265
|
28
|
133
|
155
|
45
|
82
|
14
|
48.5
|
24
|
150
|
|
YGL132M217
|
75
|
100
|
695
|
320
|
333
|
158
|
392
|
30
|
270
|
330
|
250
|
70
|
220
|
200
|
120
|
132
|
265
|
28
|
133
|
155
|
45
|
82
|
14
|
48.5
|
24
|
160
|
|
YGL160L127
|
118
|
150
|
975
|
482
|
460
|
217
|
568
|
33
|
350
|
410
|
380
|
90
|
250
|
300
|
145
|
160
|
315
|
32
|
160
|
218
|
65
|
105
|
18
|
69
|
28
|
350
|
|
YGL180L127
|
118
|
150
|
955
|
482
|
485
|
217
|
548
|
33
|
350
|
410
|
380
|
90
|
290
|
300
|
145
|
185
|
370
|
32
|
160
|
218
|
65
|
105
|
18
|
69
|
28
|
378
|
|
YZL132M117
|
75
|
100
|
734
|
320
|
333
|
158
|
431
|
30
|
270
|
330
|
250
|
70
|
—
|
200
|
120
|
143
|
285
|
28
|
133
|
155
|
45
|
</ | ||||
