S系列斜齿轮-蜗杆减速机
S37,S47,S57,S67,S77,S87,S97
一、S系列减速机概述:
1、S系列减速机具有很高的科技含量,有斜齿轮与蜗轮蜗杆结合一体传动,提高该机力矩与效率。该系列产品规格齐全,转速范围广,通用性好,适应各种安装方式,性能安全可靠寿命长,实施了******标准要求。
2、机体表面凹凸具有散热作用,吸振强,低温升,低噪音。
3、该机密封性能好,对工作环境适应性强。
4、该机传动精度高,特别适应在有频繁启动的场合工作,可连接各类减速器及配置各类型电机驱动,可安装在90度传动操作位置。
5、该减速电机关键零部件采用了高耐磨材料,并经过特种热处理,具有加工精度高,传动平稳、体积小承载能力大、寿命长等特点。
6、该减速机可配置各种类电机,形成了机电一体化,完全保证了产品使用质量特征,了解减速机原理对使用维护减速机起着关键作用。
二、S系列减速机的安装、使用、维护及相关产品
三、S系列减速机结构形式:
S-轴伸式联接 SA-轴装式联接
SF-轴伸式、法兰安装 SAF-轴装式、法兰安装
S-表示轴输入
S..R..两机型的组合可形成大的传动比,也可以与同系列的R系列减速机组合。
四、S系列减速机配用常用电机参数:
电机F级绝缘,IP54防护、380伏、50赫兹三相异步电动机,适合在周围环境温度-10℃一+40℃,海拔高度1000m条件下运行,如超出以上使用条件.请与减速机厂家取得联系。
五、S系列减速机输入功率、传动比范围及许用扭矩:
机型号 | 37 | 47 | 57 | 67 | 77 | 87 | 97 |
结构形式 | S、SA、SF、SAF、SAT、SAZ | ||||||
输入功率(KW) | 0.18-0.75 | 0.18-1.5 | 0.18-3 | 0.25-5.5 | 0.55-7.5 | 0.75-15 | 1.5-22 |
传动比 | 10.27-165.71 | 11.46-244.74 | 10.78-196.21 | 11.55-227.20 | 9.96-241.09 | 11.83-223.26 | 12.75-230.48 |
许用转矩(N.m) | 90 | 170 | 300 | 520 | 1270 | 2280 | 4000 |
六、S系列减速机重量:
机型号 | 37 | 47 | 57 | 67 | 77 | 87 | 97 |
重量 | 7 | 10 | 14 | 26 | 50 | 100 | 170 |

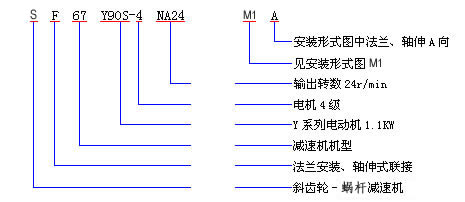

七、S系列齿轮减速机型号表示方法:

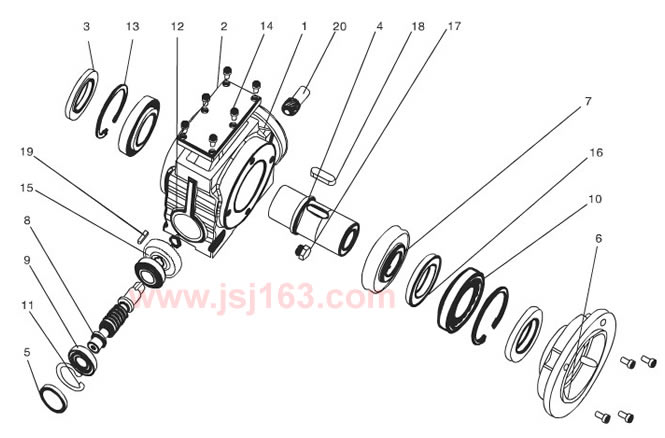

S系列减速机内部结构装配图
1.箱体 | 5.封盖 | 9.轴承 | 13.孔用挡圈 | 17.油境、油赛 |
2.封盖 | 6.输出法兰 | 10.轴承 | 14.螺钉 | 18.平键 |
3.油封 | 7.蜗轮 | 11.孔用挡圈 | 15.一级大齿轮 | 19.平键 |
4.输出轴 | 8.蜗杆 | 12.轴用挡圈 | 16.垫圈 |
20输出入齿轴 |
