K系列斜齿-伞齿轮减速机



注:由于市场价格时有波动,以下价格仅供参考,实际以销售人员报价为准,详情请拨打:13861821233

江苏重泰减速机有限公司是K系列螺旋锥齿轮减速机的专业生产厂家 为您提供K37,K47,K57,K67,K77,K87,K97,K107,K127,K157,K167,K187价格、型号、参数、原理、安装尺寸等...
产地:中国>江苏>泰兴
供应商:江苏重泰减速机械有限公司
点这里给我发消息
电话:0510-80212111 13861821233 传真:0510-80212333
在线咨询 在线预订

K系列斜齿-伞齿轮减速机

K系列斜齿-伞齿轮减速电机是在模块组合体系的基础上设计的新一代机电一体化产品,该减速机由斜齿轮-伞齿轮减速器和电机组成,斜齿轮和伞齿轮采用优质合金钢材料,表面硬化处理,经过高密度设备加工成形。箱体为铸铁箱体,箱体经过精密加工,确保形状与位置精度。满足承载力强、寿命长,体积小,速比大,重量轻,效率高,噪音低的优越性能。
该系列减速机型号有:K37,K47,K57,K67,K77,K87,K97,K107,K127,K157,K167,K187

K系列斜齿-伞齿轮减速机 产品概述:


1、K系列螺旋锥齿轮减速机结合******技术要求制造,具有很高的科技含量。
2、节省空间,可靠耐用,承受过载能力高,功率可达200KW以上。
3、能耗低,性能优越,减速机效率高达95%以上。
4、K螺旋锥齿轮减速机振动小,噪音低,节能高。
5、选用优质段钢材料,钢性铸铁箱体,齿轮表面经过高频热处理。
6、经过精密加工,构成了斜齿轮、伞齿轮、锥齿轮传动总成的减速机配置各种类电机,形成机电一体化,完全保证了减速电机产品使用质量特征。

1. K系列斜齿-锥齿轮减速机 型号与标记

(1)K系列斜齿-锥齿轮减速机型号有:K、KA、KAB、KF、KAF、KAT、KS型7种。
(2)K系列斜齿-锥齿轮减速机标记
 K系列斜齿-锥齿轮减速机

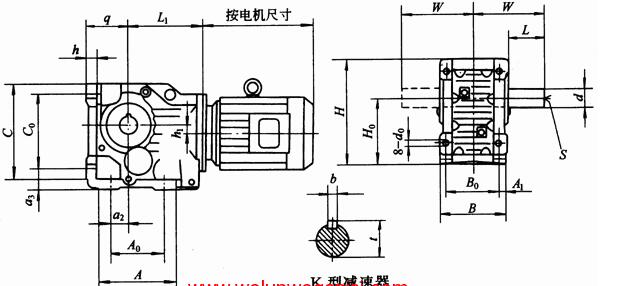

K系列螺旋锥齿轮减速机外形及安装尺寸(Q/ZTB 06-2001)

KAT系列减速机

K系列螺旋锥齿轮减速机外形及安装尺寸
K型齿轮减速器主要尺寸                  /mm



型号 安 装 尺 寸 轴 伸 尺 寸 外 形 尺 寸
H0
B0
A0
C0
a2
a3
q
A1
d0
d L S
b
t
B
H
L1
h
W
h1
A
C
K37 100
100
110
115
28
32
63
10
11
25k6 50 M10
8
28
120
165
198
16
110
7
150
145
K47 112
120
130
130
35
37
71
15
11
30k6 60 M10
8
33
145
186
238
18
135
6.3
165
170
K67 140
140
120
160
30
45
90
21
13.5
40k6 80 M16
12
43
170
228
251
24
171
20
175
203
K77 180
165
150
200
40
55
112
23.5
18
50k6 100 M16
14
53.5
200
288
296
27
206
31.3
205
263
K87 212
180
180
233
55
70
132
30
22
60m6 120 M20
18
64
230
340
352
32
240
25.9
255
311
K97 265
240
240
295
75
75
160
31
26
70m6 140 M20
20
74.5
290
414
362
36
291
32.3
320
372
K107 315
270
280
360
95
95
200
42
33
90m6 170 M24
25
95
340
508
448
40
347
31.3
390
455
K127 375
330
350
420
115
110
225
43
39
110m6 210 M24
28
116
400
592
490
45
418
57.2
460
526
K157 450
420
380
500
140
130
280
37
39
120m6 210 M24
32
127
500
705
536
50
457
77
495
634



KA37、KA47、KA67、KA77、KA87、KA107、系列螺旋锥齿轮减速机外形及安装尺寸(Q/ZTB 06-2001)
KAT系列齿轮减速机

K系列螺旋锥齿轮减速机外形
KA127型、KA157型减速器主要尺寸                        /mm



型 号 安 装 尺 寸 轴 伸 尺 寸 外 形 尺 寸
H0
B0
A0
C0
a2
a3
q
d0
d
(H7)
b
t
L2 M
B
L1
H
W
f4
h1
A
C
h
KA127 375
330
350
420
115
110
225
39 100
28
106.4
370 用户自配
400
490
505
205
2.5
57.2
460
526
45
KA157 450
420
380
500
140
130
280
39 120
32
127.4
457
500
536
705
250
6
77
495
634
50

注:箱体与K型相同。

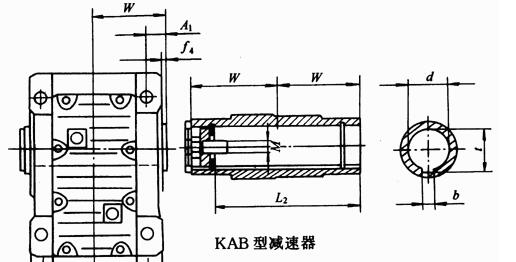

KAB47、KAB67、KAB77、KAB87、KAB97、KAB107、KAB127、KAB157、系列螺旋锥齿轮减速机外形及安装尺寸(Q/ZTB 06-2001)

KAT系列减速机
K系列螺旋锥齿轮减速机外形及安装尺寸
KAB型减速器主要尺寸                                /mm

型 号
d
(H7)
f4 A1 L2 W t b M
KAB47 35 3 15 130 75 38.3 10
KAB67 40 3.5 20 156 90 43.3 12
KAB77 50 4 22.5 183 105 53.8 14
KAB87 60 4 30 210 120 64.4 18
KAB97 70 4 30 270 150 74.9 20
KAB107 90 2.5 40 310 175 95.4 25
KAB127 同KA
KAB157 同KA

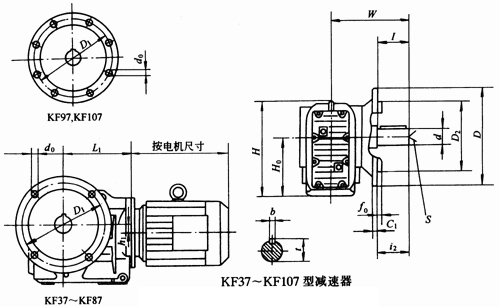

KF37-KF57齿轮减速机

KAT系列螺旋锥齿轮减速机

型号 D C1 H D1 f0 H0 i2 W L1 S t d0 I b h1
D2
(h7)
d
KF37 160 10 165 130 3.5 100 50 134 198 M10 28 4-ø9 50 8 7 110 25k6
KF47 200 12 186 165 3.5 112 60 160 238 M10 33 4-ø9 60 8 6.3 130 30k6
KF67 250 15 228 215 4 140 80 193 251 M16 43 4-ø13.5 80 12 20 180 40k6
KF77 300 16 288 265 4 180 100 242 296 M16 53.5 4-ø13.5 100 14 31.3 230 50k6
KF87 350 18 340 300 5 212 120 270 352 M20 64 4-ø18 120 18 25.9 250 60m6
KF97 450 22 414 400 5 265 140 332 262 M20 74.5 8-ø18 140 20 32.3 350 70m6
KF107 450 22 505 400 5 315 170 386 448 M24 95 8-ø18 170 25 53.5 350 90m6

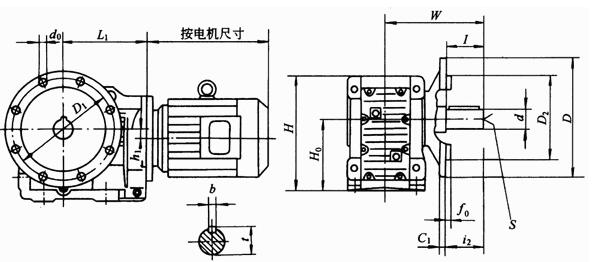

KF127、KF157系列螺旋锥齿轮减速机外形及安装尺寸(Q/ZTB 06-2001)



型号 D C1 H D1 f0 H0 i2 W L1 S b t d0 I h1
D2
(h7)
d
(m6)
KF127 550 25 592 500 5 375 210 466 490 M24 28 116 8-ø18 210 57.2 450 110
KF157 660 28 705 600 6 450 210 520 536 M24 32 127 8-ø22 210 77 550 120

KF127-KF157齿轮减速机主要尺寸
KAF型减速器主要尺寸                                   /mm



型 号 D C1 D1 f0 i2 W t d0 L2 b
D2
(h7)
d
(H7)
M
KAF37 160 10 130 3.5 24 60 33.3 4-ø9 107 8 110 30



KAF47 200 12 165 3.5 25 75 38.3 4-ø9 130 10 130 35
KAF67 250 15 215 4 23 90 43.3 4-ø13.5 156 12 180 40
KAF77 300 16 265 4 37 105 53.8 4-ø13.5 183 14 230 50
KAF87 350 18 300 5 30 120 64.4 4-ø18 210 18 250 60
KAF97 450 22 400 5 41.5 150 74.9 8-ø18 270 20 350 70
KAF107 450 22 400 5 41 175 95.4 8-ø18 310 25 350 90
KAF127 550 25 500 5 51 205 106.4 8-ø18 370 28 450 100
KAF157 660 28 600 6 60 250 127.4 8-ø22 457 32 550 120

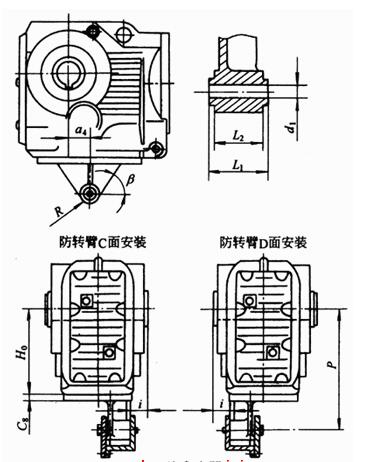

KAT37、KAT47、KAT67、KAT77、KAT87、KAT97、KAT107、KAT127、KAT157、系列螺旋锥齿轮减速机外形及安装尺寸(Q/ZTB 06-2001)
KAT系列螺旋锥齿轮减速机

KAT齿轮减速机

KAT 型减速器主要尺寸                             /mm



型号 α4 β C8 i P R H0 d1 L1-0.3 L2
KAT37 23.5 60’ 10 20 140 22.5 100 10.4±0.1 36 31
KAT47 30 55’ 12 20 160 22.5 112 10.4±0.1 36 31
KAT67 45 55’ 13 25 200 29 140 16.4±0.08 60 54
KAT77 52.5 60’ 14 25 250 29 180 16.4±0.08 60 54
KAT87 60 60’ 16 30 300 41 212 25±0.08 80 72
KAT97 70 50’ 17 40 350 41 265 25±0.08 100 92
KAT107 74 55’ 20 45 450 41 315 25±0.08 100 92
KAT127 60 65’ 45 7 550 70 375 40±0.08 126 110
KAT157 50 70’ 45 2 700 70 450 40±0.08 126 110

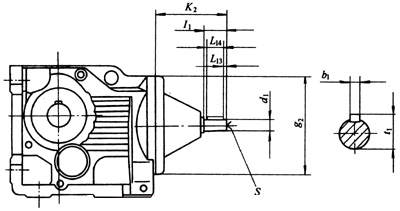

KS37、KS47、KS67、KS77、KS87、KS97、KS107、KS127、KS157、系列螺旋锥齿轮减速机外形及安装尺寸(Q/ZTB 06-2001)
KAT系列螺旋锥齿轮减速机
KS齿轮减速机

KS型减速器主要尺寸                           /mm

型号 d1 g2 K2 I1 S L13 L14 t1 b1
KS37 16k6 120 115 40 M5 4 32 18 5
KS47 19k6 160 120 40 M6 4 32 21.5 6
KS67 19k6 160 120 40 M6 4 32 21.5 6
KS77 24k6 200 140 50 M8 5 40 27 8
KS87 28k6 250 180 60 M10 5 50 31 8
KS97 38k6 300 220 80 M12 5 70 41 10
KS107 42k6 350 270 110 M16 10 70 45 12
KS127 55m6 450 297 110 M20 10 90 59 16
KS157 70m6 550 374 140 M20 15 110 74.5 20





K系列螺旋锥齿轮减速机输入功率与输出转矩(Q/ZTB 06-2001)
K型减速器输入功率与许用转矩



规格 37 47 67 77 87 97 107 127 157
结构形式 K、KA、KAB、KF、KAF、KAT
输入功率/kW 0.12~3 0.12~3 0.25~5.5 0.37~11 0.75~22 1.1~30 3~45 7.5~90 11~160
传动比 5.29~106.49 6.41~135.08 7.2~147.72 7.37~197.03 7.4~181.68 8.89~150.80 8.64~144.58 8.72~146.40 12.81~149.81
许用转矩/N·m 185 385 680 1380 2560 3990 6840 11400
