当前位置：首页 > 产品展示 > 联轴器 >

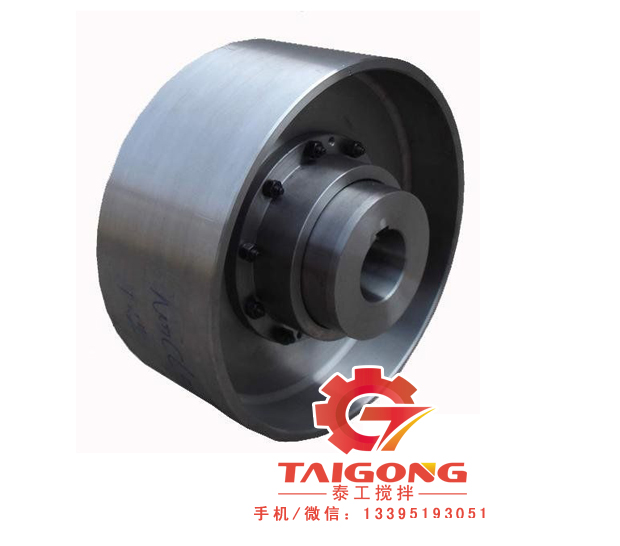

NGCLZ型带制动鼓形齿式联轴器（JB/ZQ4645-86）



注：由于市场价格时有波动，以下价格仅供参考，实际以销售人员报价为准，详情请拨打：13861821233

NGCLZ型鼓形齿式联轴器基本参数和主要尺寸 型号 公称扭矩 Tn (Nm) 许用转速 [n] (r/min) 轴孔直径 轴孔长度 D C C 1 H B 1 B 2 B 3 D 4 转动惯量 (kgm 2 ) 重量 kg d 1 d 2 d z Y J J 1 Z L NGCLZ1 355 4000 20 22...
产地：中国>江苏>泰兴
供应商：江苏重泰减速机械有限公司
点这里给我发消息
电话：0510-80212111 13861821233 传真：0510-80212333
在线咨询 在线预订

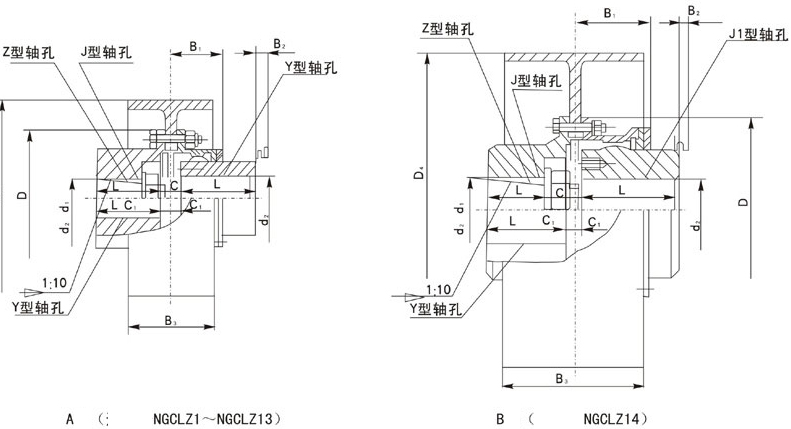

NGCLZ型鼓形齿式联轴器基本参数和主要尺寸

型号 公称扭矩
Tn
(N·m)		 许用转速
[n]
(r/min)		 轴孔直径 轴孔长度 D C C1 H B1 B2 B3 D4 转动惯量
(kg·m2)		 重量
kg
d1 d2 dz Y J J1 Z
L
NGCLZ1 355 4000 20 22 24 20 22 24 52 38 103 33 8 2 42 38 68 160 0.071 7.3
25 28 25 28 62 44 0.072 7.4
30 32 35 30 32 35 82 60 0.076 8.4
NGCLZ2 630 4000 25 28 25 28 62 44 115 39 8 2 48 42 68 160 0.081 9.2
30 32 35 38 30 32 35 38 82 60 0.084 10.3
40 42 45 40 42 112 84 0.088 10.5
NGCLZ3 1000 3800 28 　 62 44 127 39 8 2 49 42 85 200 0.181 15.1
30 32 35 38 30 32 35 38 82 60 0.184 16.3
40 42 45 48 50 55 40 42 112 84 0.193 18.8
NGCLZ4 1600 3800 38 　 82 60 149 46 8 2 53 42 85 200 0.225 19.8
40 42 45 48 50 55 56 40 42 45 48 50 55 112 84 0.242 23.3
60 63 65 　 142 107 0.296 26.8
NGCLZ5 2800 3000 40 42 45 48 50 55 56 45 48 50 55 56 112 84 167 47 9 2.5 58 42 105 250 0.596 33.3
60 63 65 70 71 75 60 63 65 70 71 75 142 107 0.627 39.0
NGCLZ6 4500 3000 45 48 50 55 56 45 48 50 55 56 112 84 167 47 9 2.5 58 42 105 250 0.72 40.0
60 63 65 70 71 75 60 63 65 70 71 75 142 107 0.776 46.4
80 85 90 　 172 132 0.837 53.2
NGCLZ7 6300 2400 50 55 56 　 112 84 204 52 9 2.5 63 42 132 315 1.178 51.8
60 63 65 70 71 75 60 63 65 70 71 75 142 107 1.254 59.8
80 85 90 95 80 172 132 1.384 68.2
100 　 212 167 1.479 79.6
NGCLZ8 9000 1900 55 56 　 112 84 230 57 12 3 77 47 168 400 3.734 84.0
60 63 65 70 71 75 70 71 75 142 107 3.86 84.0
80 85 90 95 80 85 90 95 172 132 3.996 104
100 110 　 212 167 4.187 117
NGCLZ9 14000 1500 60 63 65 70 71 75 75 142 107 256 64 12 3 80 47 210 500 9.43 133
80 85 90 95 80 85 90 85 172 132 9.663 146
100 110 120 125 100 110 212 167 9.997 164
130 　 252 202 10.3 182
NGCLZ10 20000 1300 65 70 71 75 　 142 107 287 66 15 3.5 90 47 265 630 29.32 184
80 85 90 95 80 85 90 95 172 132 29.69 200
100 110 120 125 100 110 120 212 167 20.21 222
130 140 150 　 252 202 30.74 246
NGCLZ11 31500 1050 70 71 75 　 142 107 325 74 16 3.5 94 47 298 710 44.0 240
80 85 90 95 90 95 172 132 45.0 260
100 110 120 125 100 110 120 125 212 167 45.5 299
130 140 150 130 140 252 202 46.0 326
160 170 　 302 242 47.0 361
NGCLZ12 45000 1050 75 　 142 107 362 84 16 4 104 49 298 710 48.0 290
80 85 90 95 　 172 132 49.0 317
100 110 120 125 100 110 120 125 212 167 50.0 355
130 140 150 130 140 150 252 202 51.0 382
160 170 180 160 170 302 242 52.0 443
190 200 　 352 282 53.0 470
NGCLZ13 63000 950 150 150 252 202 412 86 17 4.5 113 49 335 800 93.0 488
160 170 180 160 170 302 242 85.0 542
190 200 220 　 352 282 92.0 598
NGCLZ14 100000 950 170 180 170 180 302 242 462 98 18 5.5 157 63 335 800 95.0 638
190 500 550 190 200 220 352 282 98.0 698
240 250 　 410 330 102 780



注：1、联轴器轴孔组合有Z/Y、J/Y、Z/J1、Y/Y、J/J1、Y/J1
2、B2为更换密封圈所需尺寸

NGCLZ型鼓形齿式联轴器基本参数和主要尺寸

型号 公称扭矩
Tn
(N·m)		 许用转速
[n]
(r/min)		 轴孔直径 轴孔长度 D C C1 H B1 B2 B3 D4 转动惯量
(kg·m2)		 重量
kg
d1 d2 dz Y J J1 Z
L
NGCLZ1 355 4000 20 22 24 20 22 24 52 38 103 33 8 2 42 38 68 160 0.071 7.3
25 28 25 28 62 44 0.072 7.4
30 32 35 30 32 35 82 60 0.076 8.4
NGCLZ2 630 4000 25 28 25 28 62 44 115 39 8 2 48 42 68 160 0.081 9.2
30 32 35 38 30 32 35 38 82 60 0.084 10.3
40 42 45 40 42 112 84 0.088 10.5
NGCLZ3 1000 3800 28 　 62 44 127 39 8 2 49 42 85 200 0.181 15.1
30 32 35 38 30 32 35 38 82 60 0.184 16.3
40 42 45 48 50 55 40 42 112 84 0.193 18.8
NGCLZ4 1600 3800 38 　 82 60 149 46 8 2 53 42 85 200 0.225 19.8
40 42 45 48 50 55 56 40 42 45 48 50 55 112 84 0.242 23.3
60 63 65 　 142 107 0.296 26.8
NGCLZ5 2800 3000 40 42 45 48 50 55 56 45 48 50 55 56 112 84 167 47 9 2.5 58 42 105 250 0.596 33.3
60 63 65 70 71 75 60 63 65 70 71 75 142 107 0.627 39.0
NGCLZ6 4500 3000 45 48 50 55 56 45 48 50 55 56 112 84 167 47 9 2.5 58 42 105 250 0.72 40.0
60 63 65 70 71 75 60 63 65 70 71 75 142 107 0.776 46.4
80 85 90 　 172 132 0.837 53.2
NGCLZ7 6300 2400 50 55 56 　 112 84 204 52 9 2.5 63 42 132 315 1.178 51.8
60 63 65 70 71 75 60 63 65 70 71 75 142 107 1.254 59.8
80 85 90 95 80 172 132 1.384 68.2
100 　 212 167 1.479 79.6
NGCLZ8 9000 1900 55 56 　 112 84 230 57 12 3 77 47 168 400 3.734 84.0
60 63 65 70 71 75 70 71 75 142 107 3.86 84.0
80 85 90 95 80 85 90 95 172 132 3.996 104
100 110 　 212 167 4.187 117
NGCLZ9 14000 1500 60 63 65 70 71 75 75 142 107 256 64 12 3 80 47 210 500 9.43 133
80 85 90 95 80 85 90 85 172 132 9.663 146
100 110 120 125 100 110 212 167 9.997 164
130 　 252 202 10.3 182
NGCLZ10 20000 1300 65 70 71 75 　 142 107 287 66 15 3.5 90 47 265 630 29.32 184
80 85 90 95 80 85 90 95 172 132 29.69 200
100 110 120 125 100 110 120 212 167 20.21 222
130 140 150 　 252 202 30.74 246
NGCLZ11 31500 1050 70 71 75 　 142 107 325 74 16 3.5 94 47 298 710 44.0 240
80 85 90 95 90 95 172 132 45.0 260
100 110 120 125 100 110 120 125 212 167 45.5 299
130 140 150 130 140 252 202 46.0 326
160 170 　 302 242 47.0 361
NGCLZ12 45000 1050 75 　 142 107 362 84 16 4 104 49 298 710 48.0 290
80 85 90 95 　 172 132 49.0 317
100 110 120 125 100 110 120 125 212 167 50.0 355
130 140 150 130 140 150 252 202 51.0 382
160 170 180 160 170 302 242 52.0 443
190 200 　 352 282 53.0 470
NGCLZ13 63000 950 150 150 252 202 412 86 17 4.5 113 49 335 800 93.0 488
160 170 180 160 170 302 242 85.0 542
190 200 220 　 352 282 92.0 598
NGCLZ14 100000 950 170 180 170 180 302 242 462 98 18 5.5 157 63 335 800 95.0 638
190 500 550 190 200 220 352 282 98.0 698
240 250 　 410 330 102 780



注：1、联轴器轴孔组合有Z/Y、J/Y、Z/J1、Y/Y、J/J1、Y/J1
2、B2为更换密封圈所需尺寸





NGCLZ型鼓形齿式联轴器基本参数和主要尺寸

型号 公称扭矩
Tn
(N·m)		 许用转速
[n]
(r/min)		 轴孔直径 轴孔长度 D C C1 H B1 B2 B3 D4 转动惯量
(kg·m2)		 重量
kg
d1 d2 dz Y J J1 Z
L
NGCLZ1 355 4000 20 22 24 20 22 24 52 38 103 33 8 2 42 38 68 160 0.071 7.3
25 28 25 28 62 44 0.072 7.4
30 32 35 30 32 35 82 60 0.076 8.4
NGCLZ2 630 4000 25 28 25 28 62 44 115 39 8 2 48 42 68 160 0.081 9.2
30 32 35 38 30 32 35 38 82 60 0.084 10.3
40 42 45 40 42 112 84 0.088 10.5
NGCLZ3 1000 3800 28 　 62 44 127 39 8 2 49 42 85 200 0.181 15.1
30 32 35 38 30 32 35 38 82 60 0.184 16.3
40 42 45 48 50 55 40 42 112 84 0.193 18.8
NGCLZ4 1600 3800 38 　 82 60 149 46 8 2 53 42 85 200 0.225 19.8
40 42 45 48 50 55 56 40 42 45 48 50 55 112 84 0.242 23.3
60 63 65 　 142 107 0.296 26.8
NGCLZ5 2800 3000 40 42 45 48 50 55 56 45 48 50 55 56 112 84 167 47 9 2.5 58 42 105 250 0.596 33.3
60 63 65 70 71 75 60 63 65 70 71 75 142 107 0.627 39.0
NGCLZ6 4500 3000 45 48 50 55 56 45 48 50 55 56 112 84 167 47 9 2.5 58 42 105 250 0.72 40.0
60 63 65 70 71 75 60 63 65 70 71 75 142 107 0.776 46.4
80 85 90 　 172 132 0.837 53.2
NGCLZ7 6300 2400 50 55 56 　 112 84 204 52 9 2.5 63 42 132 315 1.178 51.8
60 63 65 70 71 75 60 63 65 70 71 75 142 107 1.254 59.8
80 85 90 95 80 172 132 1.384 68.2
100 　 212 167 1.479 79.6
NGCLZ8 9000 1900 55 56 　 112 84 230 57 12 3 77 47 168 400 3.734 84.0
60 63 65 70 71 75 70 71 75 142 107 3.86 84.0
80 85 90 95 80 85 90 95 172 132 3.996 104
100 110 　 212 167 4.187 117
NGCLZ9 14000 1500 60 63 65 70 71 75 75 142 107 256 64 12 3 80 47 210 500 9.43 133
80 85 90 95 80 85 90 85 172 132 9.663 146
100 110 120 125 100 110 212 167 9.997 164
130 　 252 202 10.3 182
NGCLZ10 20000 1300 65 70 71 75 　 142 107 287 66 15 3.5 90 47 265 630 29.32 184
80 85 90 95 80 85 90 95 172 132 29.69 200
100 110 120 125 100 110 120 212 167 20.21 222
130 140 150 　 252 202 30.74 246
NGCLZ11 31500 1050 70 71 75 　 142 107 325 74 16 3.5 94 47 298 710 44.0 240
80 85 90 95 90 95 172 132 45.0 260
100 110 120 125 100 110 120 125 212 167 45.5 299
130 140 150 130 140 252 202 46.0 326
160 170 　 302 242 47.0 361
NGCLZ12 45000 1050 75 　 142 107 362 84 16 4 104 49 298 710 48.0 290
80 85 90 95 　 172 132 49.0 317
100 110 120 125 100 110 120 125 212 167 50.0 355
130 140 150 130 140 150 252 202 51.0 382
160 170 180 160 170 302 242 52.0 443
190 200 　 352 282 53.0 470
NGCLZ13 63000 950 150 150 252 202 412 86 17 4.5 113 49 335 800 93.0 488
160 170 180 160 170 302 242 85.0 542
190 200 220 　 352 282 92.0 598
NGCLZ14 100000 950 170 180 170 180 302 242 462 98 18 5.5 157 63 335 800 95.0 638
190 500 550 190 200 220 352 282 98.0 698
240 250 　 410 330 102 780



注：1、联轴器轴孔组合有Z/Y、J/Y、Z/J1、Y/Y、J/J1、Y/J1
2、B2为更换密封圈所需尺寸
