当前位置:首页 > 产品展示 > 联轴器 >

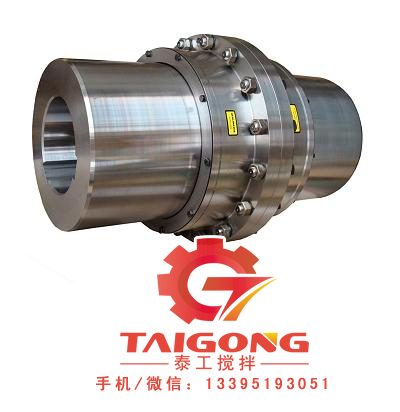

CLZ型齿式联轴器(JB/ZQ4219-86)



注:由于市场价格时有波动,以下价格仅供参考,实际以销售人员报价为准,详情请拨打:13861821233

CLZ型齿式联轴器基本参数和主要尺寸 型号 公称扭矩 Tn(Nm) 许用转速[n] (r/min) 轴孔直径 d 1 、d 2 轴孔长度 D C 转动惯量 (kgm 2 ) 重量(kg) Y L CLZ1 710 3780 18 19 42 170 16 0.03 7.96 20 22 24 52 6 25 28 62...
产地:中国>江苏>泰兴
供应商:江苏重泰减速机械有限公司
点这里给我发消息
电话:0510-80212111 13861821233 传真:0510-80212333
在线咨询 在线预订

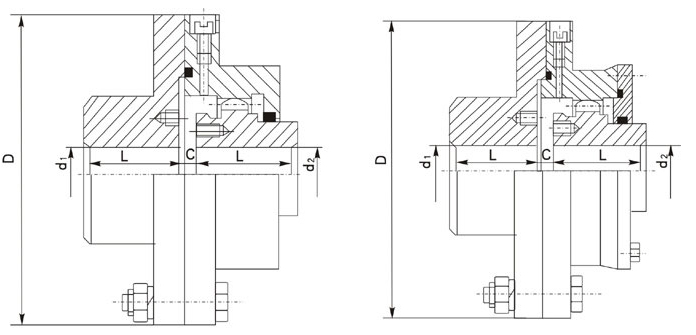

CLZ型齿式联轴器基本参数和主要尺寸



型号 公称扭矩
Tn(N·m)
许用转速[n]
(r/min)
轴孔直径
d1、d2
轴孔长度 D C 转动惯量
(kg·m2)
重量(kg)
Y
L
CLZ1 710 3780 18 19 42 170 16 0.03 7.96
20 22 24 52 6
25 28 62 2.5
30 32 35 38 82
40* 42* 45* 48* 112
50* 55* 56*
60* 142
CLZ2 1400 3000 30 32 35 38 82 185 2.5 0.06 12.3
40 42 45 48 112
50 55* 56*
60* 63* 65* 70* 142
CLZ3 3150 2400 40 42 45 48 112 220 2.5 0.12 25.4
50 55 56
60 63* 65* 142
70* 71* 75*
80* 85* 90* 172
CLZ4 5600 2000 45 48 50 55 56 112 250 2.5 0.22 37.5
60 63 65 142
70 71 75
80* 85* 90* 95* 172
100* 212
CLZ5 8000 1680 50 55 56 112 290 5 0.44 54.8
60 63 65 142
70 71 75
80 85 90 95* 172
100* 110* 120* 212
CLZ6 11200 1500 60 63 65 142 350 5 0.75 76.4
70 71 75
80 85 90 95 172
100 110 120* 125* 212
130* 252
CLZ7 18000 1270 65 70 71 75 142 350 5 1.25 106
80 85 90 95 172
100 110 120 125* 212
130* 140* 150* 252
CLZ8 22400 1140 80 85 90 95 172 380 5 2.06 138
100 110 120 125 212
130 140 150* 252
160* 170* 302
CLZ9 28000 1000 90 95 172 430 5 2.56 162
100 110 120 125 212
130 140 150 252
160 170* 180* 302
190* 352
CLZ10 50000 850 110 120 125 212 490 5 5.00 254
130 140 150 252
160 170 180 302
190* 200* 220* 352
CLZ11 71000 750 120 125 212 545 5 9.25 374
130 140 150 252
160 170 180 302
190 200 220 352
240* 250* 410
CLZ12 100000 660 140 150 252 590 5 12.50 526.7
160 170 180 302
190 200 220 352
240 250 260* 410
280* 470
CLZ13 140000 660 160 170 180 302 680 7.5 29.20 794
190 200 220 352
240 250 260 410
280 300* 470
CLZ14 200000 540 180 302 730 7.5 42.50 965
190 200 220 352
240 250 260 410
280 300 320 470
340* 550
CLZ15 250000 480 200 220 352 780 7.5 56.9 1196
240 250 260 410

280 300 320

470
310 360 380 550
CLZ16 355000 425 240 250 260 410 900 10 120 1855
280 300 320 470
340 360 380 550
400 420* 650
CLZ17 560000 380 260 410 1000 10 225 2690
280 300 320 470
340 360 380 550
400 420 440 650
450 460* 480*
CLZ18 710000 330 300 320 470 1100 10 325 3561
340 360 380 550
400 420 440 650
450 460 480 500
530* 800
CLZ19 1000000 300 360 380 550 1250 15 568 4808
400 420 440 650
450 460 480 500
530 560 800



注:表中示记“*”号的轴孔尺寸仅适用于d1
