当前位置：首页 > 产品展示 > 联轴器 >

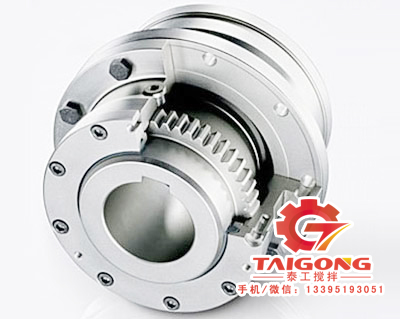

Cl型齿式联轴器（JB/ZQ4218-86）



注：由于市场价格时有波动，以下价格仅供参考，实际以销售人员报价为准，详情请拨打：13861821233

C1型齿式联轴器基本参数和主要尺寸 型号 公称扭矩 Tn(Nm) 许用转速[n] (r/min) 轴孔直径 d 1 、d 2 、d z 轴孔长度 A B D C C 1 C 2 e 转动惯量 (kgm 2 ) 重量(kg) Y J 1 、Z 1 L C11 710 3780 18 19 42 30 49 106...
产地：中国>江苏>泰兴
供应商：江苏重泰减速机械有限公司
点这里给我发消息
电话：0510-80212111 13861821233 传真：0510-80212333
在线咨询 在线预订


C1型齿式联轴器基本参数和主要尺寸





型号 公称扭矩
Tn(N·m)		 许用转速[n]
(r/min)		 轴孔直径
d1、d2、dz		 轴孔长度 A B D C C1 C2 e 转动惯量
(kg·m2)		 重量(kg)
Y J1、Z1
L
C11 710 3780 18 19 42 30 49 106 170 16 - - 12 0.03 7.8
20 22 24 52 38 6 18.5 18.5
25 28 62 44 2.5 14 18.5
30 32 35 38 82 60 11 -
40 112 84
C12 1400 3000 30 32 35 38 82 60 75 134 185 2.5 13 22 12 0.05 12.5
40 42 45 112 84 28
48 50 112 84
C13 3150 2400 40 42 45 112 84 92 170 220 2.5 15 28 18 0.13 26.9
48 50 55 56
60 142 107 36
C14 5600 2000 45 48 50 112 84 125 200 250 2.5 21 28 18 0.21 34.9
55 56
60 63 65 70 142 107 17 36
71 75
C15 8000 1680 50 55 56 112 84 145 220 290 5 30 40 25 0.45 55.8
60 63 65 70 142 107
71 75
80 85 90 172 132
C16 11200 1500 60 63 65 142 107 160 246 320 5 25 - 25 0.70 79.9
70 71 75
80 85 90 95 172 132
100 110 212 167
C17 18000 1270 65 70 71 75 142 107 185 286 350 5 40 40 30 1.15 109.5
80 85 90 95 172 132 25 45
100 110 120 212 167
C18 22400 1140 80 85 90 95 172 132 210 315 380 5 35 45 30 2.33 133.8
100 110 120 125 212 167 30
130 140 252 202
C19 28000 1000 90 95 172 132 220 335 430 5 40 - 30 3.55 171
100 110 120 125 212 167 30
130 140 150 252 202
160 302 242
C110 50000 850 110 120 125 212 167 245 365 490 5 30 - 30 7.00 275.8
130 140 150 252 202
160 170 180 302 242
C111 71000 750 120 125 212 167 280 405 545 5 40 - 35 13.75 385
130 140 150 252 202 35
160 170 180 302 242
190 200 220 352 282
C112 100000 660 140 150 252 202 350 485 590 5 45 - 35 21.25 540
160 170 180 302 242 38
190 200 220 352 282
240 250 410 330
C113 140000 600 160 170 180 302 242 375 524 680 7.5 45 - 40 40.00 798.3
190 200 220 352 282
240 250 260 410 330
280 470 380
C114 200000 540 180 302 380 405 565 730 7.5 50 - 40 53.75 976.6
190 200 220 352 242
240 250 260 410 330
280 300 320 470 380
C115 250000 480 200 220 352 282 480 644 780 7.5 50 - 40 81.25 1182.5
240 250 360 410 330
280 300 320 470 380
340 360 550 450
C116 355000 425 240 250 260 410 330 535 720 900 10 - - 50 150 1936
280 300 320 470 380
340 360 380 550 450
400 650 540
C117 560000 380 260 410 330 625 800 1000 10 - - 50 285 2700
280 300 320 470 380
340 360 380 550 450
400 420 440 450 650 540
C118 710000 330 330 320 470 380 710 900 1100 10 - - 50 400 369
340 360 380 550 450
400 420 440 450 650 540
460 480 500 650 540
C119 1000000 300 360 380 550 450 730 910 1250 15 - - 60 675 5138
400 420 440 450 650 540
460 480 500 800 680
530 560 800 680
