当前位置:首页 > 产品展示 > 搅拌机 >

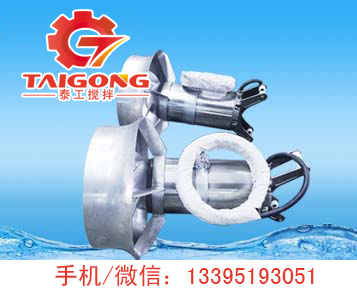

潜水搅拌机器



注:由于市场价格时有波动,以下价格仅供参考,实际以销售人员报价为准,详情请拨打:13861821233

潜水搅拌机器简介: 我公司专业生产不锈钢潜水搅拌机,从事多年的生产经验,专业生产不锈钢主机,不锈钢导流罩,不锈钢叶轮,不锈钢安装系统,污水处理专用设备,主要的是厂家...
产地:中国>江苏>泰兴
供应商:江苏重泰减速机械有限公司
点这里给我发消息
电话:0510-80212111 13861821233 传真:0510-80212333
在线咨询 在线预订


潜水搅拌机器简介:


我公司专业生产不锈钢潜水搅拌机,从事多年的生产经验,专业生产不锈钢主机,不锈钢导流罩,不锈钢叶轮,不锈钢安装系统,污水处理专用设备,主要的是厂家生产,厂家直接发货,质量绝对保证,售后无忧,欢迎采购。


QJB型多功能潜水搅拌机又称为高速潜水搅拌机、混合潜水搅拌机、污泥搅拌器,适用于污水处理厂平衡池、硝化/反硝化池、污泥处理和储存池,以及工业流程中搅拌含有悬浮物、固杂物的液体,防止沉淀。

污水处理潜水搅拌机主机结构  QJB型潜水搅拌机的型式按其作用分为混合型潜水搅拌机和低速推流型潜水搅拌机。 混合型潜水搅拌机按其联接方式又分为直联冲压式潜水搅拌机和非直联式潜水搅拌机。低速推流型潜水搅拌机属非直联式潜水搅拌机。混合型潜水搅拌机标准配置为不带导流罩,用户也可根据实际工艺需要配置导流罩,以增加轴向流动减少叶轮振动,增加运转的平稳性。  混合型潜水搅拌机标准配置为不带导流罩,也可根据用户特殊要求配置导流罩。  如下图所示,直联式潜水搅拌机主要由叶轮、潜水电机两大部分组成,叶轮直接装在电 机轴上。

\

潜水搅拌机器型号简介:

QJB5.5/12-620/3-480/S

QJB------潜水搅拌机(推流器)的拼音缩写
5.5-----电机功率(KW)
12-----电机级数
620-----叶轮直径
3-----叶片数
480-----额定转数(r/min)
C/S-----材质:C代表铸铁,S代表不锈钢。

\


潜水搅拌机器的使用条件 :

潜水搅拌机适用于各种水处理工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。
QJB搅拌机可在下列条件下正常连续运行:

1 zui高介质温度不超过40°C;
2 介质的PH值在5^9之间;
3 介质密度不超过115KG/m3;
4 长期潜水运行,潜水深度一般不超过20米。


潜水搅拌机器选取:

潜水搅拌机作为水处理工艺中的关键设备,在水处理工艺流程中,可满足生化过程中固液二相和固液气三相得均质、流动的工艺要求。它有潜水电机、叶轮和安装系统等部分组成,根据传动方式的不同,潜水搅拌机可分为:混合搅拌机和低速推流两大系列。  混合搅拌系列产品常选用多级电机,采用直连式结构,它与传统相比,具有结构紧凑。耗能低,效率高,便于维护保养。叶轮制造进度高、推力大。该系列产品适用于需要固液搅拌、混合的场合。

搅拌系统的设计:  在污水处理厂中潜水搅拌器有多种用途。在活性污泥工艺中采用潜水搅拌器可防止污泥沉积在池底部,将污水与回流和再循环水流混合在一起使悬浮固体均匀分布,从而使微生物与污水之间有充分的接触。在污泥处理中它们可以执行其他类似的功能。

搅拌器设计中通常需要考虑的因素是能量密度(W/m3)和整体流速(m/s),特别是在污水处理中。由于已经出现了新的高效的搅拌系统,故能量密度标准已经转而用来表示zui大能耗了。

   有效的搅拌是在整体流动条件下获得的,水池中的介质整体都在发生运动,并且成为搅拌工艺的一部分。整体流速通常为0.15~0.35m/s,现在往往被用作搅拌程度的设计参数。由于无循环通道的水池也存在着如何正确定义和测量所需流速的问题,故只在学术上规定一个整体流速是不够的。直到今天,整体流速仍是污水处理中***可行的对通用搅拌状态进行定量分析的方法,而以沉积量、活体积、污泥分布均匀度等参数来定量表示搅拌度的工作正在进行之中。

   整体流动是由搅拌器射流的动量驱动的,其根本上就是搅拌器的反应推力,它与搅拌器的位置共同决定着所产生的流动形式。如果搅拌器的位置和某一应用中所需要的推力以及搅拌器的推力数据已知,就可据此进行设备选型了。

流量的计算: ***近的一篇报道显示,使用计算机流体动力学(CFD)可以准确地预测潜水搅拌器所产生的流量。为了计算流量,必须解出纳维—斯托克斯方程,这可依靠计算机的帮助并采用雷诺数平均的方法,还需要正确选择湍流、搅拌器型式以及计算中所采用的计算网格。解纳维—斯托克斯方程时所施加的力必须在内,如射流冲力(即搅拌器推力,单位:牛顿)。另外,与搅拌器力矩(角动量通量)也有一定的关系,但没有那么重要。     依照搅拌器推力和搅拌器位置,正确使用CFD可以进一步增进搅拌器系统 。


测量推力的试验台: 含一个专门设计的容器、一个带导杆的框架和所需的负载单元及与计算机相连的推力测量设备。框架使得搅拌器所产生的推力可以施加在负载单元上,除了推力以外还有其他的仪表记录电机输入功率(采用3W计法)和电流。

    该试验台具有的导流板系统和安装在罐中的有孔板保证了回流水不会影响搅拌器的性能,其目的是为了获得稳定的、与无限液体体积中相类似的试验条件。这些条件在设计搅拌系统时可作为基准点,而搅拌器性能还要根据周围的流动情况加以修正。

   试验装置(装有搅拌器和推力测量设备)在1∶10的试验模型中共进行了40多次试验,***终是将搅拌器放置在与前中心板上的一个孔相对的地方,前中心板与两个成一定角度的侧导流板相连,几乎到达了罐的边缘,形成一个“A”字形状。在流量大的情况下这两个流量收缩(一个位于“A”与罐壁之间,另一个位于“A”的入口)可大大提高系统的稳定性。放置在“A”的入口上方的一个带孔的板阻断了返混,更进一步提高了系统稳定性。

搅拌器推力测量标准化   因为以牛顿表示的搅拌器推力正逐渐成为被广为接受的潜水搅拌器选型参数,所以各 搅拌 器供应商所提供的数值必须是直接可比的。   用于潜水搅拌器的搅拌器推力标准能够保证更为透明的搅拌器选型程序, 将 大大造福于工业。


潜水搅拌机器安装系统:


安装系统III主要由手拉葫芦、起吊架、吊架座、起吊环链、上支撑架、导杆、中间支撑架(池深≤4m时无需配备)、限位架、底座等组成。导杆通过焊接在本体上的绞轴定位于上支撑架、中间支撑架、底座同心轴线上,并可在水平面内转动±60°,以适应不同方向搅拌或推流,消除水池中的死区,使水流处于zui佳运行状态。潜水搅拌机通过导轮沿导杆上下移动;起吊架可安装在支座上并可绕其定位轴线选择360°,以方便安装及维护。为增加潜水搅拌机运行时的可靠性,减缓潜水搅拌机运行中的振动,一般限位架直接焊接在导杆上,并在潜水搅拌机与限位架间加设减震块。限位架焊接在导杆上可在出厂前焊接,也可在现场安装时焊接。如用户无特殊要求,一般在出厂前焊接。该安装系统与基础采用预埋钢板焊固的联接方式。

\
